【系统概述】

KJ1117煤矿电机温度振动系统是本公司自主研发，用于监测大，中，小型机电设备的运行状态的系统。系统可以实时进行数据采集、保存、智能诊断出设备状态，最大限度的降低故障率，实现煤矿大型电机设备科学化，规范化、系统化、信息化的管理需求，为应急控制和维修管理提供准确、可靠依据，在节约维修费用的同时，避免重大事故的发生。该系统是各工矿企业进行远程机电设备运行状态监测的专用设备，可在矿上，化工等有大量电机存在的场合广泛使用。

【产品特性】

·预警预报，自动推送

·日志数据，报表分析

·多平台系统数据共享

·故障自诊断，自分析

·在线监测，实时智能诊断

·分站管理及其他基础数据管理

【组成部分】

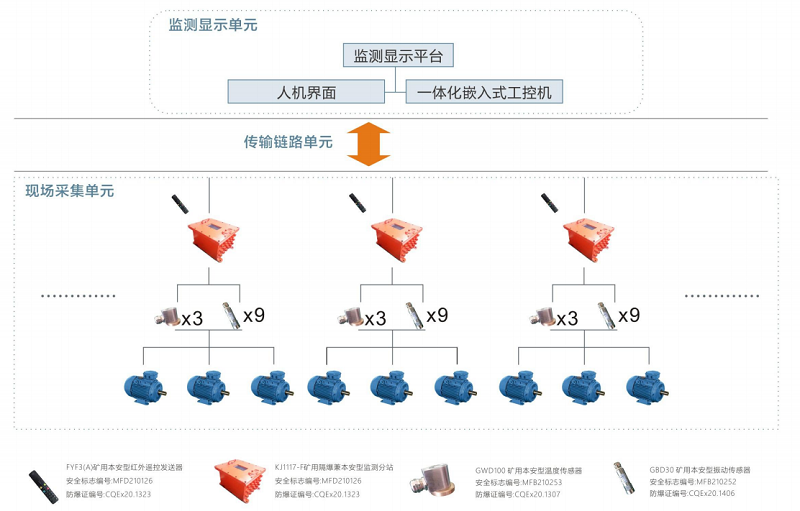

煤矿电机温度振动监测系统由KJ1117-F矿用防爆兼本安型监测分站（以下简称分站）、GWD100矿用温度传感器、GBD30矿用振动传感器，FYF3(A)矿用本安型红外遥控发送器，KTG127矿用隔爆型光端机，工控机，电源防雷器等设备组成，其中工控机，电源防雷器和系统中的一台光端机属于地上设备，除此之外的所有部件均位于含有爆炸性气体和粉尘的煤矿井下。具体如下图所示：

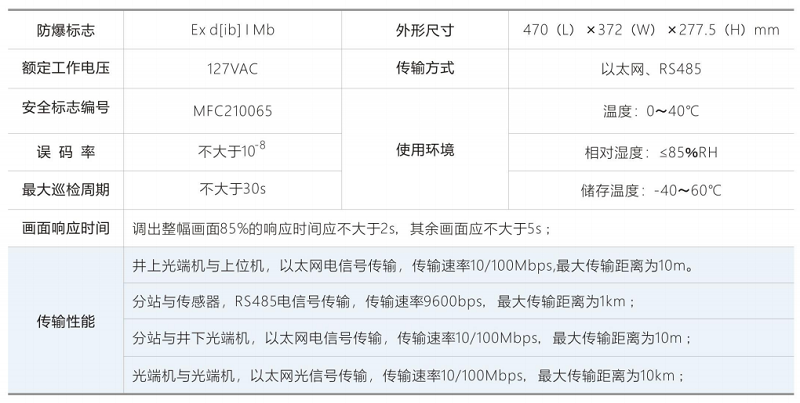

【技术参数】

·防爆标志：Exd [ib]I Mb

·外形尺寸：470(L)×372(W)×277.5(H)mm

·传输方式：以太网、RS485

·额定工作电压：127VAC

·误码率：不大于10^-8

·最大巡检周期：不大于30s

·安全标志编号：MFC210065

·使用环境：①温度:0~40℃

②相对湿度:≤85%RH

③储存温度:-40~60℃

·画面响应时间：调出整幅画面85%的响应时间应不大于2s，其余画面应不大于5s

·传输性能：①调出整幅画面85%的响应时间应不大于2s，其余画面应不大于5s井上光端机与上位机，以太网电信号传输，传输速率10/100Mbps,最大传输距离为10m:

②分站与传感器，RS485电信号传输，传输速率9600bps，最大传输距离为1km;

③分站与井下光端机，以太网电信号传输，传输速率10/100Mbps，最大传输距离为10m;

④光端机与光端机，以太网光信号传输，传输速率10/100Mbps，最大传输距离为10km。
